Diyaframlı Manometreler
Marka: ATERMA
ATERMA Diyaframlı Manometreler, doğrudan basınç ölçüm cihazına temas etmemesi istenen aşındırıcı, yapışkan, kristalize olabilen veya katı parçacık içeren akışkanların basıncını, aralarına yerleştirilen bir diyafram sayesinde dolaylı olarak ölçen komple paslanmaz manometrelerdir. Hijyenik clamp, dişli, flanş, flush, rekor ve plastik diyafram gibi farklı bağlantı tiplerinde sunularak gıda, kimya, petro-kimya ve enerji sektörlerinin ihtiyaçlarına özel çözümler sağlar.
Ürünlerimiz
Bu kategoride yer alan 8 ürünümüzün teknik özelliklerini ve dokümanlarını aşağıda bulabilirsiniz.
A300.xxx.TC1 / A300G.xxx.TC1 – Komple Paslanmaz Hijyenik Clamp Diyaframlı Manometreler
Diyafram, proses hattına hijyenik clamp (kelepçe) bağlantısıyla monte edilir; hızlı sökme-takma imkânı sayesinde sık temizlik gerektiren hijyenik proseslerde tercih edilir.
Uygulama Alanları: Gıda ve içecek endüstrisi, ilaç/farmasötik üretim, kozmetik endüstrisi, CIP/SIP temizlik prosesleri.
- Bağlantı Tipi: Hijyenik Clamp (Kelepçe)
- Kullanım: Sık temizlik/sökme gerektiren hijyenik proses hatları
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
A300.xxx.SD2 / A300G.xxx.SD2 – Komple Paslanmaz Dişli Tip Diyaframlı Manometreler
Diyafram, proses hattına standart dişli (threaded) bağlantıyla monte edilir. Katı parçacık içermeyen yoğun akışkanların basınç ölçümü için idealdir.
Uygulama Alanları: Gemi endüstrisi, temiz su taşıma sistemleri, atık su sistemleri, kimya ve petro-kimya endüstrisi, enerji üretim santralleri.
- Bağlantı Tipi: Dişli (Threaded)
- Ölçüm Aralıkları: -1...0 bar ile 0...600 bar arası
- Proses Bağlantısı: G1/2 B (iç delik: 10 mm)
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
A300.xxx.FD3 / A300G.xxx.FD3 – Komple Paslanmaz Flush Diyaframlı Manometreler
Diyafram, proses hattı iç yüzeyiyle tamamen aynı hizada (flush) monte edilir; bu sayede akışkanın diyafram üzerinde birikmesini veya boşluk oluşturmasını önler. Boya, yapışkan gibi yüksek vizkoziteli akışkanlarda tercih edilir.
Uygulama Alanları: Kağıt endüstrisi, temiz su taşıma sistemleri, atık su sistemleri, kimya ve petro-kimya endüstrisi, enerji üretim santralleri, boya ve yapışkan basıncı ölçümü.
- Bağlantı Tipi: Flush (Gömme, akışkanla aynı hizada)
- Ölçüm Aralıkları: -1...0 bar ile 0...400 bar arası
- Proses Bağlantısı: G1/2 B, G1 B, G1 1/2 B, G2 B (flush tip)
- Akışkan Sıcaklığı: A300 (kuru): +150°C maks. / A300G (gliserinli): +100°C maks.
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
A300.xxx.RB4 / A300G.xxx.RB4 – Komple Paslanmaz Hijyenik Rekor Diyaframlı Manometreler
Diyafram, hijyenik rekor (union) bağlantısıyla proses hattına monte edilir; clamp bağlantısına alternatif olarak hijyenik proseslerde vidalı-sökülebilir bir çözüm sunar.
Uygulama Alanları: Gıda ve içecek endüstrisi, ilaç/farmasötik üretim, süt ve süt ürünleri endüstrisi.
- Bağlantı Tipi: Hijyenik Rekor (Union)
- Kullanım: Hijyenik proses hatlarında vidalı-sökülebilir bağlantı
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
A300.xxx.FB5 / A300G.xxx.FB5 – Komple Paslanmaz Flanş Diyaframlı Manometreler
Diyafram, standart bir flanş bağlantısıyla proses hattına monte edilir; büyük çaplı boru hatlarında ve ağır endüstriyel tesisatlarda güvenli, sızdırmaz bir bağlantı sağlar.
Uygulama Alanları: Enerji üretim santralleri, petro-kimya tesisleri, ağır endüstriyel proses hatları.
- Bağlantı Tipi: Flanşlı
- Kullanım: Büyük çaplı boru hatları ve ağır endüstriyel tesisat
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
A300.xxx.ED6 / A300G.xxx.ED6 – Komple Paslanmaz Dişli Tip Diyaframlı Manometreler
SD2 modeline benzer şekilde standart dişli bağlantı kullanır; farklı diyafram/gövde konfigürasyonu ile ek bir dişli tip seçenek sunar.
Uygulama Alanları: Gemi endüstrisi, temiz su taşıma sistemleri, atık su sistemleri, kimya ve petro-kimya endüstrisi, enerji üretim santralleri.
- Bağlantı Tipi: Dişli (Threaded)
- Ölçüm Aralıkları: -1...0 bar ile 0...600 bar arası
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası

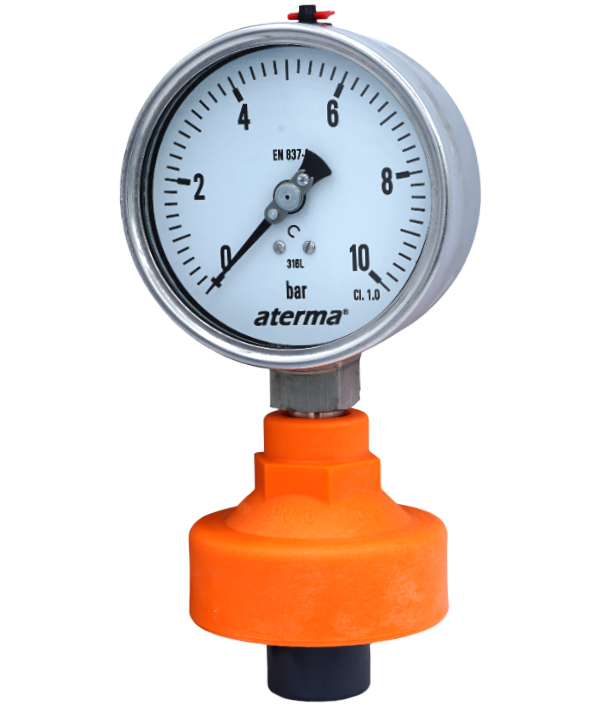

A300.xxx.PD7 / A300G.xxx.PD7 – Komple Paslanmaz Plastik Diyaframlı Manometreler
Metal yerine plastik diyafram malzemesi kullanılarak üretilir; bu sayede belirli kimyasal akışkanlara karşı farklı bir korozyon direnci profili ve maliyet avantajı sunar.
Uygulama Alanları: Belirli kimyasal proses hatları, hafif korozif akışkan uygulamaları.
- Diyafram Malzemesi: Plastik
- Gövde: Komple paslanmaz çelik
- Avantaj: Belirli kimyasallara karşı alternatif korozyon direnci
- Uygunluk: EN 837-1 standardına göre imalat
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Malzeme: Komple paslanmaz materyal
- Titreşim Mukavemeti: Gliserinli (G) modelde mevcut
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
D305 – Komple Paslanmaz Dişli Tip Yatay Diyaframlı Manometreler
Diğer A300 diyaframlı modellerden farklı olarak, diyafram ve gösterge yatay (horizontal) bir düzlemde konumlandırılır; bu tasarım özellikle yatay boru hatlarına yan montaj gerektiren uygulamalarda alan tasarrufu sağlar. Sadece kuru (sıvı dolgusuz) tip olarak üretilir.
- Bağlantı Tipi: Dişli, Yatay diyafram konumlandırması
- Gösterge Çapları: Ø100, Ø160 mm
- Malzeme: Komple paslanmaz
- Uygunluk: EN 837-1 standardına göre imalat
- Hassasiyet Sınıfı: Cl.1.0
- Not: Sadece kuru (sıvı dolgusuz) tip mevcuttur
- İsteğe Bağlı: Özel ölçüm skalası, kalibrasyon sertifikası
