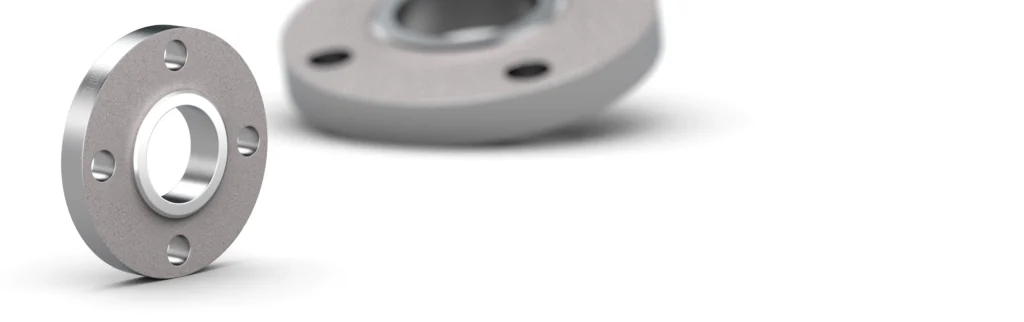

Düz Geçme Flanşlar 600 LB
Kategori: Dövme Çelik Flanşlar | Standart: ASME B16.5, Class 600
Düz geçme flanşlar (Slip-On), borunun flanş göbeğine geçirilmesinin ardından iç ve dış taraftan kaynaklanarak monte edilen bağlantı elemanlarıdır. Class 600 basınç sınıfı sayesinde zorlu endüstriyel servis koşullarına uygundur. Kaynak boyunlu flanşlara göre daha ekonomik bir çözüm sunması ve montaj sırasında boru boyunun ayarlanmasına tolerans sağlaması, yüksek basınçlı hatlarda uygulama kolaylığı sağlar.
Standartlar ve Malzeme:
Standartlar: ASME B16.5 – Class 600
Malzeme: ASTM A105 (Karbon Çelik), A182 F304/F316 (Paslanmaz Çelik), A182 F11/F22 (Alaşımlı Çelik)
Yüz Tipleri: RF (Raised Face), RTJ (Ring Type Joint), FF (Flat Face)
Boyut Aralığı: ½" – 24"
Kullanım Alanları
- Yüksek basınçlı buhar hatları
- Petrol rafinerileri
- Doğalgaz iletim hatları
- Hidrolik sistemler
- Sızdırmazlığın kritik olduğu uygulamalarda RTJ yüzey tipiyle güvenli kullanım
Avantajları
- Class 600 basınç sınıfında zorlu endüstriyel uygulamalara uygun yapı
- Kaynak boyunlu flanşlara kıyasla daha ekonomik çözüm
- Boru boyu ayarlamasında tolerans ve montaj kolaylığı
- RTJ yüzey tipi ile kritik noktalarda güvenli sızdırmazlık
Uygulanan Standartlar
- ASME B16.5-2020
- MSS SP-44-2019
- BS 3293
Ölçüler mm’dir.

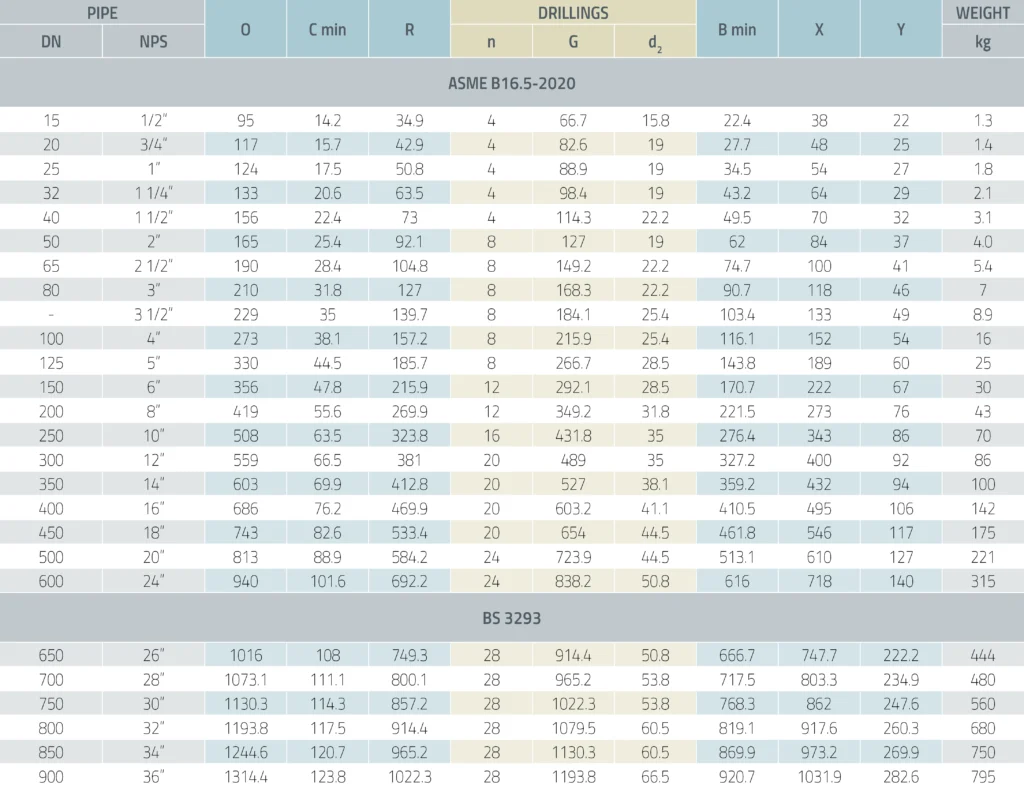

Teknik Ölçü Tablosu
Ölçüler mm’dir.
Kalite ve Sertifikasyon
Medisan tarafından üretilen düz geçme flanşlar, ASME B16.5 standardına tam uyumlu olarak üretilir ve Class 600 basınç sınıfında yüksek sızdırmazlık performansı sağlar. Ürünler PED 2014/68/EU, ISO 9001:2015 ve Class BV Factory Approval sertifikaları kapsamında kalite güvencesine sahiptir.
Bu Ürünle İlgileniyor musunuz?
Teknik ekibimiz, uygulamanıza en uygun düz geçme flanş modelini ve malzeme grubunu belirlemenize yardımcı olabilir.
